什么是熔斷器 熔斷器的特性及工作原理 熔斷器有幾種類型
熔斷器的特性及工作原理
熔斷器的特性
(1)高分?jǐn)嗄芰?
(2)高限流特性;
(3)安全、可靠;
(4)選擇性好;
(5)不需維護;
(6)不能復位，迫使用戶在重新接通電路之前需識別和消除故障。
(7)經濟有效的保護;
(8)沒有缺相保護;
(9)不能遠距離操作。
熔斷器的工作原理
利用金屬導體作為熔體串聯于電路中，當過載或短路電流通過熔體時，因其自身發熱而熔斷，從而分?jǐn)嚯娐返囊环N電器。熔斷器結構簡單，使用方便，廣泛用于電力系統、各種電工設備和家用電器中作為保護器件。此前我們家庭中電路開關總閘中常用的鎢絲其實就是一種初始的熔斷器，只是現在的熔斷器做得更專業，更加先進，原理都是一樣的，當大電流大電壓通過時發熱，發熱而熔斷。
以上就是熔斷器的特性以及工作原理，最后大家在選購熔斷器的時候要根據使用環境、負載性質和短路電流的大小選用適當類型的熔斷器。
什么是熔斷器
熔斷器是一種簡單而有效的保護電器。在電路中主要起短路保護作用。
熔斷器主要由熔體和安裝熔體的絕緣管(絕緣座)組成。使用時，熔體串接于被保護的電路中，當電路發生短路故障時，熔體被瞬時熔斷而分?jǐn)嚯娐?，起到保護作用。
常用的熔斷器
?。?）插入式熔斷器如所示，它常用于380V及以下電壓等級的線路末端，作為配電支線或電氣設備的短路保護用。
1-動觸點2-熔體3-瓷插件4-靜觸點5-瓷座
（2）螺旋式熔斷器如所示。熔體上的上端蓋有一熔斷指示器，一旦熔體熔斷，指示器馬上彈出，可透過瓷帽上的玻璃孔觀察到，它常用于機床電氣控制設備中。螺旋式熔斷器。分?jǐn)嚯娏鬏^大，可用于電壓等級500V及其以下、電流等級200A以下的電路中，作短路保護。
1-底座2-熔體3-瓷帽

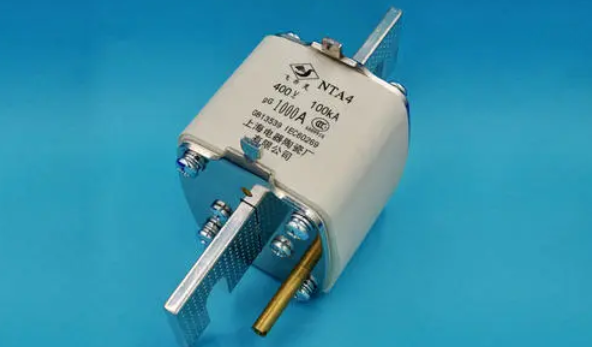

（3）封閉式熔斷器封閉式熔斷器分有填料熔斷器和無填料熔斷器兩種。有填料熔斷器一般用方形瓷管，內裝石英砂及熔體，分?jǐn)嗄芰?qiáng)，用于電壓等級500V以下、電流等級1KA以下的電路中。無填料密閉式熔斷器將熔體裝入密閉式圓筒中，分?jǐn)嗄芰ι孕?，用?00V以下，600A以下電力網或配電設備中。
無填料密閉管式熔斷器
1-銅圈2-熔斷管3-管帽4-插座5-特殊墊圈6-熔體7-熔片
1-瓷底座2-彈簧片3-管體4-絕緣手柄5-熔體
（4）快速熔斷器它主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力?？焖偃蹟嗥鞯慕Y(jié)構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。
5）自復熔斷器采用金屬鈉作熔體，在常溫下具有高電導率。當電路發生短路故障時，短路電流產生高溫使鈉迅速汽化，汽態鈉呈現高阻態，從而限制了短路電流。當短路電流消失后，溫度下降，金屬鈉恢復原來的良好導電性能。自復熔斷器只能限制短路電流，不能真正分?jǐn)嚯娐?。其?yōu)點是不必更換熔體，能重復使用。
熔斷器是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開;運用這種原理制成的一種電流保護器。熔斷器廣泛應用于高低壓配電系統和控制系統以及用電設備中，作為短路和過電流的保護器，是應用最普遍的保護器件之一。下面小編給大家介紹一下“熔斷器有幾種類型熔斷器的工作原理及作用”
1.熔斷器有幾種類型
?。?）瓷插式熔斷器瓷插式熔斷器在低壓配電系統和用電設備中主要起短路保護作用。使用時，它串聯在被保護的電路中，當電路中出現短路或嚴重過載時，瓷插式熔斷器中的熔體因發熱而自動熔斷，從而切斷故障電路，起到保護作用。
?。?）螺旋式熔斷器它是一種有填料的封閉管式熔斷器，具有體積小、更換熔絲安全方便，有熔體熔斷的指示標iS，多用在配鬼線路中作屆路保護。常用的產品有RL系列和RLS系列。RLS系列是螺旋式快速熔斷器，主零用作保護半導體器件，如晶體管、硅整流電路等。
熔斷器有幾種類型
2.熔斷器的工作原理及作用
工作原理：
利用金屬導體作為熔體串聯于電路中，當過載或短路電流通過熔體時，因其自身發熱而熔斷，從而分?jǐn)嚯娐返囊环N電器。熔斷器結構簡單，使用方便，廣泛用于電力系統、各種電工設備和家用電器中作為保護器件。
作用：
熔斷器在電路中的作用是，過流保護，也可以叫做短路保護。
當短路時，此時電路中的電流最大，這個電流值毋庸置疑肯定遠超過了設備的額定電流，如果此時不及時切斷斷路，那么很快用電設備就會因?yàn)榇箅娏鞫鵁龤В詾榱思皶r(shí)切斷電路保護設備不受損壞，使用了熔斷器這個元件，其原理就是可以在電路中產生大電流瞬間，熔斷器熔絲在設備未損壞前先快速熔斷，從而達到切斷電路的目的。
熔斷器的工作原理及作用
